Pregled proizvoda

Flexo Printer Slotter Die Cutter (konfiguriran kao inline flexo ljepilica za savijanje ili rotacijska linija-rezača) integrirani je-sustav za teške uvjete rada dizajniran za visoko-učinkovitu konverziju valovitog kartona. Izvodi ulaganje, više{4}}ispis u boji, utore, gužvanje i rotacijsko -rezanje u jednom kontinuiranom prolazu. Projektiran za-fabrike za pakiranje velike količine, ovaj sustav eliminira sekundarno rukovanje materijalom, minimalizira intervenciju operatera i održava uske tolerancije registara u -brzinama proizvodnje.

Primarna funkcija:Tiskanje u jednom-prolazu, prorezi, urezivanje i rotacijsko-urezovanje valovitog kartona.

Ciljni materijal:Valoviti karton (Profili žljeba: A, B, C, E, AB, BC, BE).

Osnovna prednost:Neovisna servo{0}}kontrola registra u kombinaciji s motoriziranom brzom{1}}postavnom izmjenom (< 3 min) to maximize uptime on mixed short-run and long-run orders.

Rezač za fleksotisak u četiri{0}}boje

Rezač za fleksotisak u četiri-boje linijski je sustav za pretvorbu dizajniran za-veliku obradu valovitog kartona. On integrira vakuum-uvlačenje listova za prijenos, četiri neovisne jedinice za

Dodaj na upit

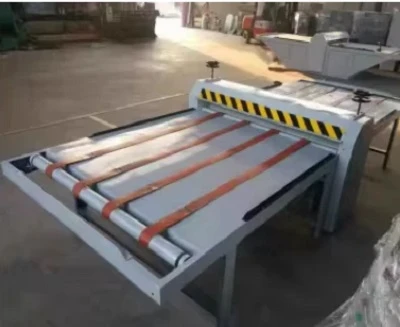

Lead{0}}Edge Feed Flexo Printer Slotter

Lead{0}}Edge Feed Flexo Printer Slotter je linijski stroj za pakiranje valovitog kartona koji integrira vakuumsko-potpomognuto uvlačenje-ruba, fleksografski tisak keramičke anilox rolne, precizno

Dodaj na upit

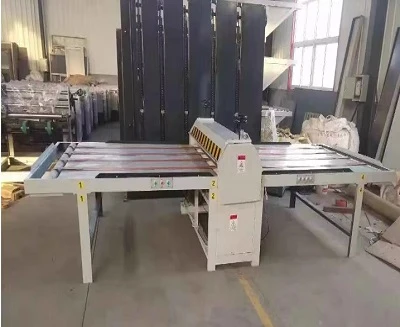

Servo-pokretani Flexo Slotter Rezač štanca

Servo-Flexo Slotter Die Cutter je linijska automatizirana linija za pretvorbu koja integrira fleksografski tisak, izradu utora, gužvanje i rotacijsko -rezanje matrice u jednom kontinuiranom prolazu.

Dodaj na upit
Prorez za flekso{0}}pisač visoke razlučivosti

Flexo pisač visoke{0}}Definition Slotter integrira-ulaganje listova velike brzine, vakuumski prijenosni ispis, precizno urezivanje i-rotacijsko rezanje matrice u jedan linijski sustav. Projektiran za

Dodaj na upit
Prorez za flekso pisač u tri-boje

Tro-Color Flexo Printer Slotter (široko rasprostranjen kao linijska linija za ispis valovitih kutija i linija za proreze) projektiran je za visoko-učinkovitu,-proizvodnju tranzitne ambalaže i

Dodaj na upit

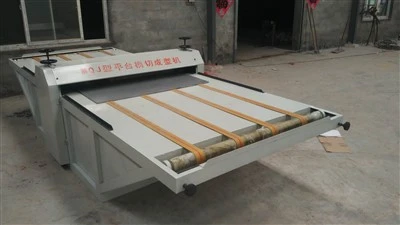

Dvo-Color Flexo Printer Slotter Rezač

Dvo-Color Flexo Printer Slotter Die Cutter je linijski sustav za pretvorbu dizajniran za ulaganje, ispis, utore, savijanje i -izrezivanje valovitog kartona u jednom prolazu. Projektiran za

Dodaj na upit

Tehničke specifikacije

Parametar	Standardna specifikacija	Opcije / prilagođeni raspon
Maks. Mehanička brzina	250 listova/min	Do 300 listova/min
Maks. Brzina rada	200 - 220 listova/min	Ovisno o stupnju i složenosti ploče
Maks. Veličina hranjenja	1200 x 2400 mm (47'' x 94'')	Prilagođene širine do 2800 mm
Min. Veličina hranjenja	350 x 650 mm (13,7'' x 25,5'')	N/A
Tolerancija registracije ispisa	+/- 0.15 mm	Servo neovisni pogon po jedinici
Točnost dubine proreza	+/- 0.5 mm	Motorizirano istovremeno podešavanje
Primjenjiva debljina ploče	2.8 - 11 mm (od jedne do tri stijenke)	Postavka otporna-na-na udare u teškim uvjetima
Zahtjevi za napajanje	380V / 50Hz / 3 faze	Prilagođeno regionalnim mrežnim standardima

Ključne značajke

01/

Vakuumsko prijenosno hranjenje:Frekvencijski-inverter-kontrolirani gornji-usisni dovod s promjenjivom regulacijom protoka zraka osigurava stabilan transport iskrivljenih ili-teških ploča s žljebovima bez gnječenja žljebova.

02/

Izravni-pogon Servo jedinice za ispis:Svaka stanica za ispis ima neovisni sinkroni servo motor s trajnim-magnetom, eliminirajući mehanički zazor od tradicionalnih zupčanika i stabilizirajući točnost registracije više-boja pri velikim brzinama.

03/

Chambered Doctor Blade sustav:Oštrice od nehrđajućeg čelika u kombinaciji s brzim pneumatskim stezanjem osiguravaju ravnomjernu raspodjelu tinte, minimalno isparavanje otapala i cikluse-zamjene-pranja ispod 5 minuta.

04/

Motorizirana glava za urezivanje i gužvanje:Kretanje pokretano vodećim-vijkom upareno s linearnim vodilicama osigurava nul{1}}poprečno pozicioniranje za noževe za proreze i profile za nabore.

05/

Kompenzacija brzine trima nakovnja:PLC-kontrolirani neovisni servo motor koji pokreće cilindar nakovnja na rotirajućoj -rezači matrice kompenzira istrošenost poliuretanske obloge, osiguravajući dosljednu dubinu -reza i sprječavajući probleme s podlogom ploče.

06/

Interaktivna vizualizacija:Unaprijed{0}}integriran s dostupnim modulima [Prikaži CAD crtež] i [Pogledaj 3-minutni videozapis za brzu promjenu] za ubrzavanje inženjerskog pregleda i operativne procjene.

Prijave

E-Commerce Ambalaža:Brza-proizvodnja prilagođenih RSC-ova i programa za-jezičke za zaključavanje s grafikom robne marke u više-boja.

Industrijski-kontejneri za teške uvjete rada:Valovite kutije s dvostrukim i-stjenkama za automobilske dijelove, spremnike za kemikalije i izvoz strojeva.

Pakiranje-Retail Ready (SRP):Precizno izrezane valovite ladice i perforirane kutije za izlaganje koje zahtijevaju čiste-tračne linije i oštru grafiku.

Konfiguracija i prilagodba

Modularne stanice za ispis:

Skalabilno od 1 do 6 boja ovisno o zahtjevima brendiranja.

Integracija-linijskog ljepila i slagača:

Poveziv nizvodno s automatskim preklapanjem, modulima za lijepljenje i brzim brojačima/slagačima svežnjeva-.

Kompatibilnost s pred-feederom:

Integrira se s automatiziranim non-stop pred-hranilicama za održavanje kontinuiranog hranjenja velikom-brzinom.

Temelj proizvodnje:

Izgrađeno u našem pogonu za teške strojeve od 45.000 m2 koji koristi CNC centre za bušenje i glodanje podnog-tipa kako bi se zajamčila strukturalna krutost i paralelnost okvira unutar tolerancije od 0,03 mm.

Kontrola kvalitete i sukladnost

Strukturno žarenje:Svi glavni bočni okviri stroja i zidovi mosta podvrgnuti su visoko{0}}temperaturnom toplinskom žarenju kako bi se eliminirao unutarnji stres pri zavarivanju, sprječavajući strukturnu deformaciju tijekom godina neprekidnog rada.

Dinamičko balansiranje:Rotirajuće komponente, uključujući ispisne cilindre i valjke za vakuumski prijenos, prolaze kroz G2.5 visoko-precizno dinamičko balansiranje za suzbijanje vibracija pri maksimalnim radnim brzinama.

Međunarodni certifikati:Proizvedeno prema standardima sustava upravljanja kvalitetom ISO9001, opremljeno Schneider/Siemens nisko{1}}naponskim električnim komponentama, PLC-kontroliranim sigurnosnim blokadama, užadima za izvlačenje u slučaju nužde, CE sigurnosnom usklađenošću i dodatnim UL električnim certifikatom prilagođenim sjevernoameričkom tržištu.

Tvorničko prijemno ispitivanje (FAT):Svaki stroj prolazi strogi 72-satni-suhi{2}}protokol-testiranja, mjerenje odstupanja registracije, ujednačenosti prijenosa tinte i preciznosti izrezivanja prije stavljanja u sanduk.

Instalacija i tehnička podrška

Pred-inženjering instalacije:

Detaljne sheme rasporeda, dijagrami električnog ožičenja i zahtjevi za opterećenje temelja dostavljeni 4 tjedna prije otpreme.

Puštanje u rad na-licu mjesta:

Ovlašteni inženjeri strojarstva i softvera poslani su u pogone klijenata radi mehaničke montaže, poravnanja, kalibracije PLC-a i obuke operatera.

Daljinska dijagnostička podrška:

Industrijski IoT pristupnik integriran u PLC omogućuje sigurno daljinsko rješavanje problema, ažuriranje softvera i podešavanje parametara od strane našeg inženjerskog stola.

Inventar rezervnih dijelova:

Kritične habajuće komponente (kao što su oštrice, gumeni valjci i jedinice kodera) održavaju se u regionalnim čvorištima radi otpreme u roku od 48 sati.

Često postavljana pitanja

P: Koje je uobičajeno vrijeme postavljanja kada se mijenjaju dimenzije kutije i ploče za ispis?

O: Upotrebom HMI funkcije osjetljivog na dodir{0}}pohranjivanja redoslijeda, automatska nulta-postavka faza utora, gužvanja i ispisa traje manje od 3 minute. Montaža tiskarske ploče koristi sustave brze-montaže.

P: Kako stroj sprječava gnječenje konstrukcijskih žljebova-visoke čvrstoće (npr. teških BC-žljebova)?

O: Vakuumski prijenosni sustav i mehanizmi-podešavanja razmaka koriste digitalna očitavanja mjerila sa servo{1}}potpomognutim balansiranjem tlaka, osiguravajući da valjci za ulaganje održavaju vuču bez smanjenja debljine čeljusti ploče.

P: Koje je održavanje potrebno za sustav tinte s raktorom?

O: Automatski pneumatski ciklus pranja ispire komoru i anilox valjak za manje od 5 minuta. Rasterske oštrice su -manje brze-stezaljke koje se mogu zamijeniti u nekoliko sekundi.

P: Može li se ovaj stroj integrirati s postojećom opremom za vezivanje i paletiranje?

O: Da. Glavni PLC ima standardne komunikacijske protokole industrijske sabirnice polja (EtherNet/IP, Profinet) za besprijekorno rukovanje s trećim-slagačima, okretačima snopova i robotikom.

P: Koje su električne i pneumatske instalacije potrebne u pogonu?

O: Zahtijeva 380V/440V 3-fazno napajanje (prilagodljivo, s izbornom UL usklađenošću za Sjevernu Ameriku) s ukupnim priključnim opterećenjem od približno 75 - 120 kW ovisno o konfiguraciji, plus stabilna opskrba komprimiranim zrakom na 0.6 - 0.8 MPa.

P: Što je standardno jamstvo i što ono uključuje?

O: Standardno pokriće je 12 mjeseci od datuma puštanja u pogon, pokrivajući sve osnovne mehaničke komponente, servomotore i PLC hardver protiv grešaka u proizvodnji.

Zatražite ponudu

Da biste konfigurirali Flexo Printer Slotter Die Cutter prilagođen vašem volumenu proizvodnje, veličinama ploča i zahtjevima u boji, navedite svoje specifikacije u nastavku:
1. Maksimalna širina / duljina ploče:
2. Obavezne boje ispisa (1 - 6):
3. Ciljana radna brzina:
4. Zahtjevi nizvodne integracije:
[Pošalji zahtjev za ponudu/kontaktirajte tehničku prodaju]
