Servo{0}}Rotacijski rezač za izrezivanje

Rotacijski -rezač za izrezivanje sa servo-konstruiran je za brzu-pretvorbu mreže i -izrezivanje -uske-tolerancije. Koristeći neovisnu kontrolu servo motora s više-osovinom, ovaj stroj sinkronizira rotaciju cilindra izravno s brzinom dodavanja trake. Eliminira mehanički zazor zupčanika, smanjuje gubitak pri postavljanju i održava točnost registracije od ±0,03 mm pri kontinuiranim brzinama do 150 m/min. Napravljen za kontinuirani industrijski rad u proizvodnim linijama za pakiranje, pretvorbu naljepnica i tehničkih tekstila.

Pošaljite upit

Opis

Tehničke specifikacije

Parametar	Specifikacija Raspon / Standard
Maks. Web širina	350 mm do 1300 mm (prilagodljivo)
Maks. Mehanička brzina	Do 180 m/min (ovisno o materijalu; testirano na 50 μm BOPP filmu)
Točnost registracije	±0,03 mm (uzdužno i bočno)
Die Repeat Range	150 mm do 750 mm (modul 1/8'' ili 2 mm)
Promjer odmotavanja/premotavanja	Max. 800 mm (zračna osovina: 76 mm / 3'' standardno)
Raspon kontrole napetosti	10 N - 250 N (povratna informacija mjerne ćelije zatvorene-petlje)
Pogonski sustav	Namjenski Siemens / Yaskawa servo motori po stanici
Opskrba električnom energijom	380 V / 480 V, 3 faze, 50/60 Hz (opcije panela sukladne UL / NFPA 79 dostupne za Sjevernu Ameriku)

Ključne značajke

01/

Više{0}}osna servo sinkronizacija:Svaki rotacijski cilindar pokreće neovisni servo motor, uklanjajući zupčanike kako bi se eliminirao zazor i mehaničko trošenje.

02/

Regulacija napetosti zatvorene-petlje:Integrirani ultrazvučni rubni senzori i kočnice/kvačila s magnetskim česticama održavaju stalnu napetost tkanine od punih do praznih rola, sprječavajući istezanje podloge.

03/

Brzo-izmjenjivi sustav magnetskog cilindra:Vađenje cilindra bez -alata omogućuje operaterima da zamijene magnetske matrice za manje od 10 minuta, minimizirajući vrijeme prekida linije između promjena posla.

04/

Automatska kontrola registracije (ARC):Brzi-optički senzori oznaka dinamički prilagođavaju fazne kutove u stvarnom vremenu kako bi ispravili ispis-za-trenutačno rezanje pomaka.

05/

Okvir od lijevanog željeza-za teške uvjete rada:Meehanite bočne stijenke od lijevanog željeza od 60 mm-oslobođene od naprezanja apsorbiraju velika linearna opterećenja rezanja i potiskuju vibracije pri najvećim brzinama.

Prijave

Samoljepljive-naljepnice:Prazni i unaprijed{0}}ispisani papir, BOPP, PE i PET naljepnice pretvaraju se u-rezanje i skidanje matrice.

Fleksibilno pakiranje:Lako{0}}otvorljivi urezi, vrećice i vrećice izrađene od laminiranih zaštitnih filmova.

Medicinski i higijenski potrošni materijal:Više{0}}slojni prozračni filmovi, transdermalni flasteri, zavoji za njegu rana i komponente za žensku higijenu.

Elektronika i industrijske trake:-Rezanje dvostranih pjenastih traka, EMI zaštitnih brtvi, grafitnih ploča i difuzorskih filmova.

Konfiguracija i prilagodba

Odmotavanje modula:

Dostupan s automatskim odmotavanjem letećeg spoja za kontinuiranu 24/7 non-prekidnu proizvodnju.

Uklanjanje matrice:

Opremljen pogonskim kupolama za premotavanje otpada koje imaju stalnu kontrolu napetosti kako bi se spriječilo lomljenje matrice pri velikim brzinama.

Integracija-linijske obrade:

Može se kombinirati s jedinicama za fleksografski tisak, stanicama za hladno utiskivanje folije, modulima za rezanje i transporterima za isporuku listova.

Sustavi za pregled vida:

Dodatna integracija inspekcije 100% CCD kamere za otkrivanje-defekata u stvarnom vremenu i automatsko odbacivanje.

Proizvodnja i kontrola kvalitete

Obrađeni na krutim CNC podnim-bušilicama, bočni okviri su završni-obrađeni u jednoj operaciji stezanja kako bi se zajamčilo paralelno poravnanje unutar 0,01 mm. Rotacijski cilindri kovani su od legiranog alatnog čelika (ekvivalent DIN 1.2379 / D2), toplinski-obrađeni vakuumom na HRC 58-62 i precizno brušeni na TIR < 0,005 mm.

Svaki stroj podvrgava se strogom 72-satnom tvorničkom ispitivanju prihvatljivosti (FAT) na stvarnim supstratima uzoraka kupaca nazivnim brzinama (provjereno na 50 μm plastičnom filmu i 2 mm EVA pjeni visoke gustoće). Izvješća o dinamičkom balansiranju, potvrde o ispitivanju mlina za materijal (MTC) i paketi električnih shema isporučuju se sa svakom jedinicom. Standardi sukladnosti CE i ISO 9001 primjenjuju se striktno u svim fazama proizvodnje.

Instalacija i tehnička podrška

Pred-instalacija:

Detaljni nacrti temelja, pneumatski zahtjevi i sheme električnog rasporeda dostavljeni su 4 tjedna prije otpreme.

Puštanje u rad:

Tvornički-certificirani servisni inženjeri dostupni za-mehaničku instalaciju na licu mjesta, kalibraciju web putanje i obuku operatera.

Daljinska dijagnostika:

Sigurni VPN usmjerivač integriran u upravljačku ploču PLC-a za- daljinsko rješavanje problema i ažuriranje softvera od strane inženjera aplikacija.

Dostupnost rezervnih dijelova:

Kritične habajuće komponente (servo pogoni, senzori blizine, pneumatski cilindri) skladištene lokalno za otpremu u roku od 24 sata.

Često postavljana pitanja

P: Koja je najveća debljina materijala koji ovaj stroj može -rezati?

O: Stroj obrađuje web supstrate u rasponu od 12 μm jednoslojnih-plastičnih filmova do 3 mm debele industrijske pjene i gumenih kompozita, sa specifičnim ocjenama sile rezanja provjerenim na materijalima kao što je EVA visoke{4}}gustoće 2 mm.

P: Kako servo sustav sprječava pomicanje registra tijekom ubrzavanja?

O: Nezavisne servo osi koriste apsolutne kodere visoke-razlučivosti povezane s PLC-om glavne virtualne osi. Ovo dinamički kompenzira rampe ubrzanja i usporavanja, održavajući sub-milimetarski registar od početka do zaustavljanja.

P: Mogu li se koristiti postojeći magnetski kalupi iz drugih preša za pretvorbu?

O: Da. Cilindrični rukavci i razmaci zupčanika (kao što su moduli s dijametralnim korakom od 1/8" ili metrički moduli) mogu se-proizvesti prema narudžbi kako bi odgovarali vašem postojećem inventaru alata.

P: Koje je tipično vrijeme isporuke od potvrde narudžbe do otpreme?

O: Standardne konfiguracije zahtijevaju 12 do 14 tjedana. Potpuno prilagođene linije s više-stanica s inline prorezom i pregledom potrebno je 16 do 20 tjedana.

P: Koji su komunalni zahtjevi potrebni u pogonu?

O: Standardni zahtjevi uključuju 3-fazno napajanje (380V / 480V) i dovod čistog, suhog komprimiranog zraka od 0,6 MPa koji daje najmanje 300 L/min.

P: Koja su jamstva i podrška nakon-jamstva uključena?

O: Standardno 12-mjesečno mehaničko i električno jamstvo pokriva sve nepotrošne dijelove. Dostupni su doživotna daljinska tehnička podrška i planirani godišnji programi održavanja.

Zatražite ponudu

Kako biste ubrzali tehničku procjenu i dobili točan prijedlog, uključite sljedeće specifikacije u svoj upit:
1. Pojedinosti o supstratu: vrsta materijala, debljina i dostupnost uzorka
2. Dimenzije mreže: maks./min. širina mreže i promjer jezgre (76 mm / 3'' standard)
3. Ciljevi izvedbe: Potrebna brzina linije i ponovljena duljina prekida
4. Zahtjevi za linijski proces: rezanje, skidanje matrice, laminacija ili vizualna inspekcija
[Pošalji tehnički upit / Zatraži ponudu]

Popularni tagovi: servo-pogonski rotacijski izrezivač, Kina servo-pogonski rotacijski izrezivač proizvođači, dobavljači, tvornica

Par: Rotacijski rezač -formata

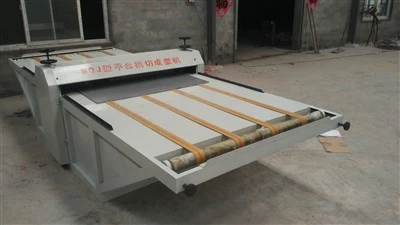

Sljedeći: Rotacijski rezač za{0}}vakuumsko uvlačenje
