Rotacijski izrezivač-za teške uvjete rada

Heavy{0}}Rotary Die Cutter je projektiran za veliku-brzinu, kontinuiranu konverziju papira, rukovanje materijalima-osjetljivim na pritisak, filmovima, folijama i laminatima. Izgrađen na-oslobljenom Meehanite okviru od lijevanog željeza s preciznim-brušenim spiralnim zupčanicima, stroj prigušuje dinamička opterećenja pri brzinama do 150 m/min dok održava uske-tolerancije rezanja. Djeluje kao samostalni sustav za odmotavanje-izrezivanja-premotavanja ili se izravno integrira u postojeće linije za ispis i pretvorbu.

Pošaljite upit

Opis

Tehničke specifikacije

Zontenmachine.com

Parametar	Raspon specifikacija
Maks. Web širina	300 mm – 1600 mm (prilagodljivo)
Mehanička brzina	Do 150 m/min (ovisno-o primjeni)
Raspon ponavljanja cilindra matrice	150 mm – 600 mm (1/8 inča ili 1 mm CP zupčanici)
Preciznost rezanja / registracija	mm
Maks. Pritisak rezanja	Do 120 kN (hidraulično ili pneumatsko predopterećenje)
Promjer odmotavanja/premotavanja	Max. 800 mm (zračne igle bez osovine)
Glavni pogonski motor	Servo-pogon (Siemens / Allen-Bradley)
Opskrba električnom energijom	380 V/440 V, 3 faze, 50/60 Hz (sukladno CE / UL)

Ključne značajke

01/

Arhitektura krutog okvira:Meehanite bočne stijenke od lijevanog željeza upijaju vibracijsku energiju tijekom -hoda velike brzine, smanjujući zazor zupčanika i produžujući vijek trajanja magnetskog cilindra.

02/

Kontrola napetosti zatvorene-petlje:Ultrazvučni senzori upareni s kočnicama s magnetskim česticama održavaju stabilnu napetost mreže u promjenjivim promjerima valjaka.

03/

Kontrola razmaka mikro-prilagodbe:Dvostruke-strane ekscentrične čahure omogućuju rukovateljima kalibraciju razmaka od-na-cilindra do 0,001 mm.

04/

Sučelje alata za brzu-promjenu:Dizajn klizne-kazete omogućuje zamjenu cilindra matrice za manje od 15 minuta bez pomoći dizalice.

05/

Integrirano uklanjanje matrice otpada:Pozitivni-valjci igla za traku i-vakuumsko uklanjanje otpadaka sprječavaju lomljenje trake tijekom složenog skidanja matrice.

Prijave

Oznake-osjetljive na pritisak:Prazne i unaprijed{0}}tiskane samoljepljive naljepnice, više{1}}slojne naljepnice za brošure.

Fleksibilno pakiranje:Umetanje-trake za trganje, oblikovanje vrećice, lako-odlijepljene folije za poklopce.

Medicina i higijena:Transdermalni flasteri, zavoji za rane, izrezi-kirurške zavjese, ne-tkani higijenski slojevi.

Industrijske komponente:Brtve, pjenaste trake, EMI zaštitni slojevi i filmovi za odvajanje litij-ionskih baterija.

Konfiguracija i prilagodba

Svaki sustav konfiguriran je tako da odgovara određenim profilima materijala i rasporedu tvorničkih poda:

Modularne stanice:

Kombinirajte rotacijske-jedinice za rezanje s inline prorezima (smicanje/britva/rez), listovima, laminiranjem i sustavima za inspekciju tiska s optičkom registracijom.

Opcije nakovnja:

Nakovnji od tvrdog čelika, podesivi nakovnji ili poliuretanski nakovnji za rezanje poljupcem bez-tolerancije.

Integracija pogona:

Mogućnosti sinkronizacije s postojećim prešama za fleksografski tisak, laserskim jedinicama ili linijama za pakiranje putem Profineta ili Etherneta/IP-a.

Proizvodnja i kontrola kvalitete

Proizveden u proizvodnom pogonu s 25 000 certifikata ISO 9001, svaki stroj prolazi strukturnu provjeru prije otpreme:

CNC obrada:Bočni okviri i kućišta cilindara izbušeni su na 5-osnim CNC obradnim centrima kako bi se osiguralo paralelno poravnanje unutar 0,01 mm.

Dinamičko balansiranje:Rotacijski cilindri podvrgavaju se G2.5 dinamičkom balansiranju kako bi se eliminirala rezonancija pri najvećim radnim brzinama.
Tvorničko prijemno ispitivanje (FAT):Jedinice rade 72-satni kontinuirani-suhi rad i testiranje materijala koristeći zalihe koje isporučuje kupac, isporučene s potpisanim izvješćem o inspekciji CMM-a.

Instalacija i tehnička podrška

Dokumentacija:

Potpuni tehnički priručnici na engleskom jeziku, električne sheme (EPLAN format) i PLC izvorni kod isporučeni su po isporuci.

Puštanje u rad:

Instalacija na-licu mjesta, mehaničko niveliranje i obuka rukovatelja koju provode domaći inženjeri terenske službe.

Podrška životnog ciklusa:

Daljinska dijagnostika putem sigurne veze VPN usmjerivača; kritični potrošni dijelovi (ležajevi, zupčanici, senzori) skladišteni u regionalnim skladištima za 48-satno otpremanje.

Često postavljana pitanja

P: Koja je najveća debljina materijala koju ovaj rotacijski rezač može obraditi?

O: Stroj radi s čeljustima u rasponu od 12 mikronskih plastičnih filmova do valovitog kartona debljine 2 milimetra i gustih industrijskih brtvi, ovisno o odabranoj tonaži cilindra i vrsti matrice.

P: Može li ova jedinica koristiti i kalupe od čvrstog čelika i fleksibilne kalupe?

O: Da. Stroj ima bazu s magnetskim cilindrom prikladnu za tanke fleksibilne matrice i može se ponovno opremiti čvrstim rotirajućim matricama-zaključavanjem-ili vijcima-zaključanim za teške-opterećenja gužvanja i rezanja.
SUN Automation Group

P: Kako se održava registracija prilikom obrade unaprijed{0}}ispisanih web stranica?

O: Integrirani SICK ili BST optički senzor prati ispisane registracijske oznake pri svakom okretaju, unoseći ispravke pogrešaka izravno na servo-pokretani-valjak za ulaganje kako bi se održala točnost ponavljanja u mm.

P: Koje je tipično vrijeme isporuke za prilagođenu konfiguraciju stroja?

O: Standardne konfiguracije isporučuju se u roku od 12 do 14 tjedana. Potpuno prilagođene linije za konverziju s više-stanica zahtijevaju 16 do 20 tjedana, uključujući potpisivanje inženjerskog dizajna i FAT probe.

P: Koje marke upravljačkih sustava integrirate?

O: Standardna integracija koristi Siemens S7-1500 ili Allen-Bradley GuardLogix PLC i servo sustave kretanja, uparene s višejezičnim industrijskim HMI zaslonom osjetljivim na dodir.

P: Koje uvjete jamstva nudite?

O: 12-mjesečno standardno jamstvo pokriva sve mehaničke i električne komponente protiv grešaka u proizvodnji, uz doživotnu daljinsku tehničku pomoć.

Zatražite ponudu i paket inženjeringa

Da biste dobili precizan inženjerski prijedlog, ponudu i datoteke 2D/3D CAD izgleda za integraciju postrojenja, pošaljite specifične proizvodne parametre.
Kontakt za inženjere:czksjx@gmail.com
Potrebni podaci za upit: vrsta materijala, čeljust (gsm/mikroni), promjer odmotavanja role, veličina jezgre, ciljana brzina, zahtjevi za uzorke i zahtjev za 2D/3D CAD crteže.

Popularni tagovi: rotacijski rezač za teške-izreze, Kina proizvođači, dobavljači, tvornica za{1}}rotacijske izrezivače

Par: ne

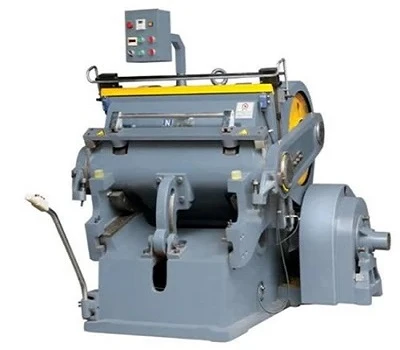

Sljedeći: Rotacijski rezač sa slagačem
