Rotacijski rezač sa slagačem

Opis

Rotacijski rezač štanca sa slagačem je-sustav industrijske pretvorbe za teške uvjete rada dizajniran za kontinuirano inlajn-rezanje, skidanje matrice i automatizirano slaganje šindre od kartona, valovitog kartona, pjene i fleksibilnih filmova.
Dizajniran za 24/7 proizvodne operacije, sustav integrira preciznu mehaniku rotacijskog rezanja s naprednom više-osnom servo sinkronizacijom, održavajući stabilnu registraciju pri radnim brzinama do 120 m/min. Izgrađen za prilagodbu širine trake od 800 mm do 1650 mm, služi prerađivačima ambalaže i proizvođačima industrijskih brtvila koji zahtijevaju strogu ponovljivost dimenzija i minimalan gubitak materijala. Izgrađen u strogom skladu sa sigurnosnim direktivama CE i standardima električnih ploča usklađenih s UL/CSA-, osigurava besprijekornu integraciju u regulirana sjevernoamerička i europska proizvodna okruženja.

Tehničke specifikacije

Parametar	Specifikacija Raspon / Vrijednost
Maks. Web širina	800 mm – 1650 mm
Mehanička brzina	Do 120 m/min (ovisno-o materijalu)
-Preciznost rezanja	+/- 0.15 mm (preciznost registracije)
Maks. Promjer odmotavanja	1000 mm (pneumatsko opterećenje bez osovine s rubnim -senzorom za vođenje)
Ograničenje visine slaganja	Do 400 mm (programabilni brojač serija)
Raspon ponavljanja cilindra	Z100 – Z250 (opcije prijenosa modula 2 / modula 3)
Glavni pogonski sustav	Siemens / Yaskawa više{0}}osna servo vektorska kontrola
Ukupna potrošnja energije	18 kW – 35 kW (380 V / 50-60 Hz / 3 faze; transformatori po izboru za 480 V sjevernoameričke mreže)
Električni standardi	CE-certificirano/UL-sukladno ožičenje i sigurnosne blokade upravljačkog ormara

Ključne značajke

01/

Čvrsta struktura okvira od-lijevanog željeza:Bočne stijenke od lijevanog-željeza debljine 50 mm obrađene u jednom steznom sustavu na 5-osnim CNC bušilicama, eliminirajući strukturalno savijanje i čuvajući tolerancije mreže zupčanika pod velikim opterećenjima rezanja.

02/

Zatvorena-kontrola servo napajanja:Neovisni servo motori upravljaju napetosti mreže prije i poslije matrice, sprječavajući rastezanje podloge ili mikro-iskrivljenje elastičnih materijala.

03/

Pneumatski modul za uklanjanje otpada:Kombinirane-zračne mlaznice s pozitivnim tlakom i mehaničke igle za skidanje čiste matrični otpad čisto pri najvećim brzinama linije bez kidanja.

04/

Programabilni slagač šindre:Drop{0}}mehanizam za pražnjenje usmjerava rezane komade na više-slojne pokretne trake koje se preklapaju, sprječavajući uvijanje rubova i omogućavajući kontinuirano non-uklanjanje serije.

05/

Stezanje pneumatskog alata:Brzo-promjenjivo kućište magnetskog cilindra smanjuje vrijeme zastoja pri promjeni za ponavljajuće radove.

06/

Poboljšane sigurnosne blokade:Perimetralne svjetlosne zavjese, kabeli za povlačenje-u slučaju nužde i sigurnosna-ocijenjena dvo-kanalna-pristupna vrata s nadzorom u skladu s međunarodnim sigurnosnim kodovima za strojeve (ISO 13849-1).

Prijave

Ambalaža od valovitog i kartonskog kartona:Sklopivi prazni kartoni, zaštitni umeci, pregrade za kutije i podloga za blister kartice.

Industrijske brtve i brtve:Rotacijsko -rezanje EPDM pjene, neoprena, pluta, filca i dvostranih ljepljivih traka.

Fleksibilna medicinska pretvorba:Prozračne kirurške trake, slojevi transdermalnog flastera i komponente sterilne zaštitne ambalaže (na zahtjev se izvode u konfiguracijama-kompatibilnim s čistim sobama).

Unutarnja oprema automobila:Prigušivači protiv-zveckanja, izolacijski flis za kontrolnu ploču i akustične obloge za panele vrata.

Konfiguracija i prilagodba

Inline integracija:

Kompatibilan s naprednim odmotačima, uređajima za koronsku obradu ili fleksografskim tiskarskim pločama za obradu u jednom-prolazu.

Kompatibilnost alata:

Prilagođava standardne magnetske matrice za rezanje od 1/8 inča ili 1/4 inča, kao i čvrste čelične valjke s ugraviranim nakovnjevima.

Opcija pregleda vida:

Integrira-kamere za skeniranje CCD linije-velike brzine prije matrice za kompenzaciju registracije tiskanog-znaka.

Prilagođeni otisak:

Slijeva{0}}na-desno ili zdesna{2}}na-lijevo rasporedi protoka materijala konfigurirani tako da odgovaraju postojećim ograničenjima tvorničkog poda.

Proizvodnja i kontrola kvalitete

Mogućnosti-kućne strojne obrade:Svi glavni okviri, prazni dijelovi zupčanika i cilindri nakovnja proizvedeni su-kućno koristeći CNC portalne glodalice za-teške uvjete rada, jamčeći mehaničku koncentričnost unutar 0,005 mm.

Generacija precizne opreme:Pogonski i razvodni zupčanici su obrađeni i profilisani-od 20CrMnTi legiranog čelika do DIN razreda 6 točnosti, osiguravajući prijenos snage-bez zazora.

Dinamičko balansiranje:Sve rotacijske matrice i cilindri nakovnja podvrgavaju se kompjutoriziranom dinamičkom balansiranju do 1500 okretaja u minuti za suzbijanje harmoničnih vibracija tijekom-brzina.

Rigorozno tvorničko ispitivanje prihvatljivosti (FAT):Svaki sklopljeni stroj prolazi obavezni 72-satni rad na suho nakon čega slijedi 4-satno testiranje materijala uz upotrebu podloga koje dostavlja klijent prije pakiranja u sanduke za izvoz, zajedno s certificiranim izvješćima o ispitivanju.

Instalacija i tehnička podrška

Sveobuhvatna dokumentacija:

Sustavi se isporučuju zajedno s engleskim električnim shemama, PLC ljestvičastim dijagramima, pneumatskim shemama, oznakama ISO komponenti i CE certifikatima o sukladnosti.

Globalne usluge puštanja u rad:

Iskusni inženjeri strojarstva i automatizacije dostupni širom svijeta za instalaciju na gradilištu, lasersko niveliranje i obuku operatera.

Udaljeni dijagnostički pristupnik:

Integrirani industrijski Ethernet usmjerivač omogućuje sigurno daljinsko sigurnosno kopiranje PLC programa, ažuriranje firmvera i-otklanjanje problema u stvarnom vremenu.

Zaliha kritičnih rezervnih dijelova:

Visoko{0}}istrošene komponente (pneumatske brtve, senzori blizine, ležajevi i zupčasti remeni) uskladištene u regionalnim distribucijskim centrima za otpremu u roku od 48 sati.

Često postavljana pitanja

P: Koja je maksimalna debljina valovitog kartona koju ovaj rotacijski rezač može obraditi?

O: Stroj obrađuje jedno-valoviti karton debljine do 5 mm (B, C ili E žljeb) i čvrsti karton do 1200 GSM, ovisno o visini rezača i tvrdoći cilindra nakovnja.

P: Kako sustav održava točnost registracije na 120 m/min?

O: Registracija se održava putem servo sinkronizacije zatvorene -petlje između valjaka za uvlačenje i enkodera rotacijskog cilindra, uparen s motoriziranim mehanizmom za podešavanje bočnog/obodnog registra (raspon podešavanja +/- 5 mm).

P: Možemo li koristiti naše postojeće magnetske matrice iz drugih linija za pretvorbu?

O: Da. Cjevčice cilindra, nosivi prstenovi i razmaci zupčanika (kao što su dijametralni korak od 1/8 inča ili ekvivalenti metričkog modula) mogu se-obrađivati kako bi odgovarali vašem postojećem inventaru alata.

P: Koji su komunalni zahtjevi potrebni u tvornici?

O: Sustav zahtijeva 3-fazno električno napajanje (standardno 380 V, 50 Hz ili prilagođeno s padajućim transformatorima za sjevernoameričke mreže od 480 V) i dovod čistog komprimiranog zraka koji isporučuje 0,6 do 0,8 MPa pri 500 L/min za pneumatske spojke i uklanjanje otpada.

P: Koje je standardno vrijeme isporuke za prilagođeno-konfiguriranu liniju?

O: Standardno vrijeme proizvodnje, sastavljanja i FAT-a kreće se od 60 do 75 kalendarskih dana od primitka pologa i tehničkog pot-}opisivanja uzorka podloge.

P: Koje je jamstvo pokriveno za glavne komponente stroja?

O: Standardno 12-mjesečno jamstvo pokriva sve strukturalne okvire, mjenjače i servo pogonske motore protiv grešaka u proizvodnji, uz doživotnu daljinsku tehničku podršku.

Zatražite ponudu

Da biste dobili precizan inženjerski prijedlog i ponudu prilagođenu vašoj proizvodnoj liniji, pošaljite sljedeće operativne parametre:
1. Vrsta podloge, GSM/debljina i raspon širine mreže
2. Potrebna mehanička brzina i dnevni volumen izlaza
3. Umetnuti zahtjevi za integraciju (postavke odmotavanja, premotavanja ili slaganja)
4. Ciljani priključak za isporuku i postavka električnog standarda (CE ili UL/CSA postava)

Kontaktirajte naš tim za tehničku prodaju izravno na czksjx@gmail.com ili pošaljite upit putem donjeg obrasca za zajamčeni tehnički pregled i odgovor u roku od 24 sata.

Popularni tagovi: rotacijski rezač sa slagačem, Kina rotacijski rezač sa slagačem proizvođači, dobavljači, tvornica

Par: Rotacijski izrezivač-za teške uvjete rada

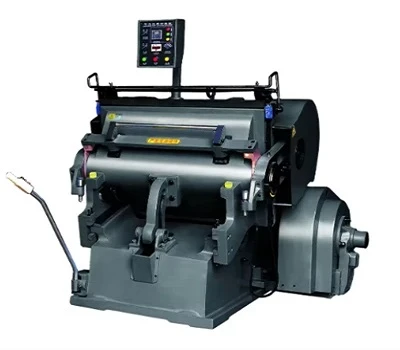

Sljedeći: Rotacijski rezač -formata
